Perancangan infrastruktur jaringan skala menengah hingga skala perusahaan (enterprise) menuntut adanya pemisahan domain siaran (broadcast domain), efisiensi rute data, dan redundansi yang andal. Artikel ini mengulas simulasi arsitektur jaringan gedung kantor 3 lantai menggunakan Cisco Packet Tracer, mengintegrasikan Inter-VLAN Routing pada Multilayer Switch (MLS), protokol routing dinamis Multi-Area OSPF, serta distribusi IP terpusat.
π οΈ Ringkasan Fitur & Spesifikasi Arsitektur
Infrastruktur ini dibangun untuk menangani isolasi lalu lintas data antar-departemen gedung tiga lantai dengan karakteristik berikut:
- Simulator: Cisco Packet Tracer v8.x
- Protokol Routing Dinamis: Multi-Area OSPF (Area 0 Backbone & Area 1 Branch)
- Segmentasi Jaringan: Inter-VLAN Routing (VLAN 10, VLAN 20, VLAN 30) pada Core Multilayer Switch
- Layanan IP Terpusat: DHCP Server & DHCP Relay Agent (
ip helper-address) - Keamanan & Kontrol Lalu Lintas: Standard & Extended Access Control List (ACL)
πΊοΈ Topologi Jaringan & Arsitektur

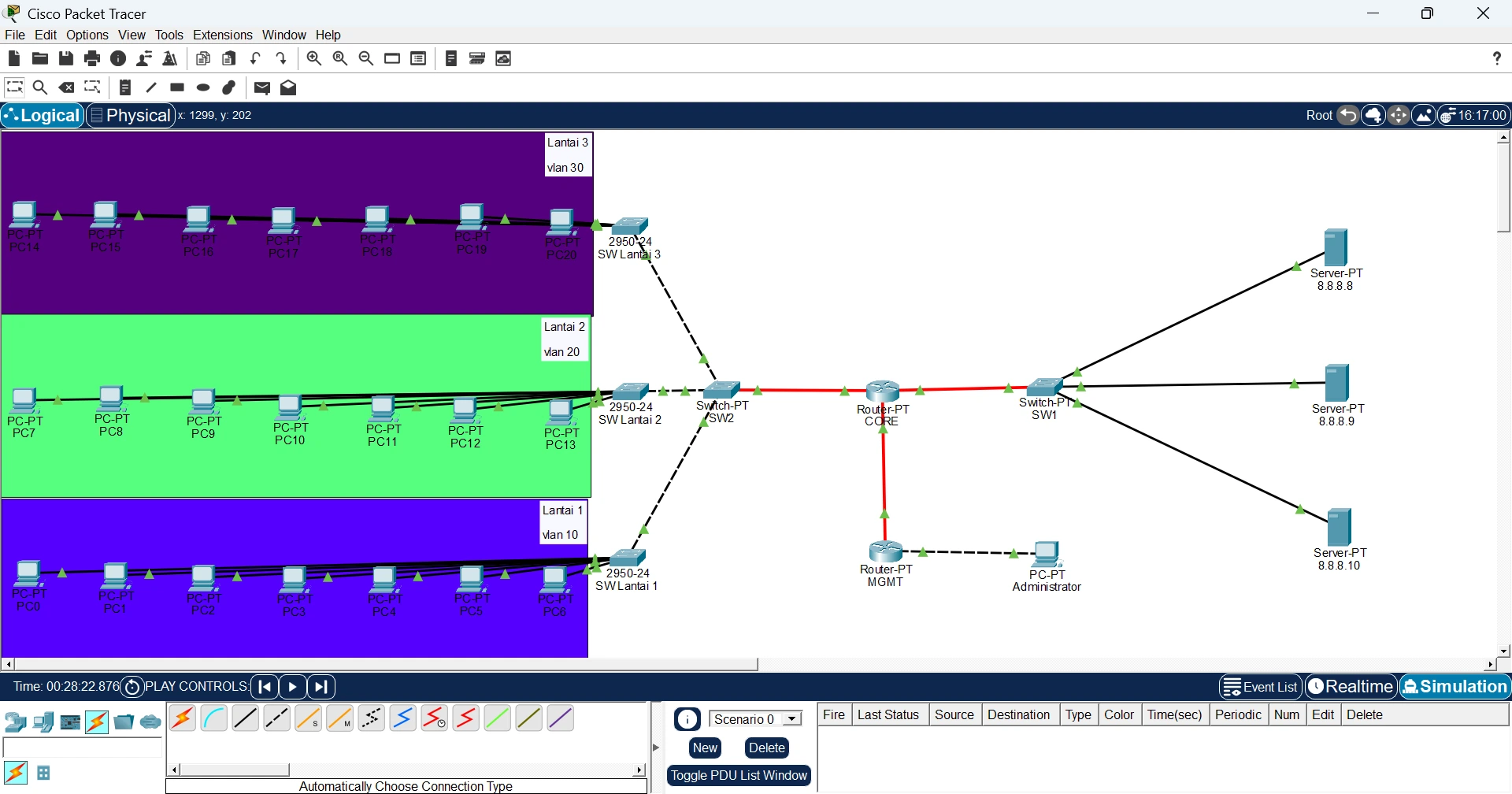

Gambar 1: Diagram topologi arsitektur jaringan kantor 3 lantai pada Cisco Packet Tracer (VLAN 10, 20, 30, Multi-Area OSPF, Core Switch, dan Server).
π Skema Pengalamatan IP (Addressing Table)
Berikut adalah tabel pengalokasian segmen IP address dan area OSPF pada seluruh perangkat jaringan utama:
| Perangkat | Interface | Segmentasi VLAN | IP Address | Subnet Mask | Area OSPF | Keterangan Lokasi |
|---|---|---|---|---|---|---|
Core-MLS | Sub-int / Sw | VLAN 10 | 192.168.10.1 | 255.255.255.0 | Area 0 | Lantai 1 (Staff/Dev) |
Core-MLS | Sub-int / Sw | VLAN 20 | 192.168.20.1 | 255.255.255.0 | Area 0 | Lantai 2 (Finance/HR) |
Core-MLS | Sub-int / Sw | VLAN 30 | 192.168.30.1 | 255.255.255.0 | Area 1 | Lantai 3 (Executive/Server) |
Router-A | Gig0/0 | - | 10.10.10.1 | 255.255.255.252 | Area 0 | Uplink Backbone Core |
Router-B | Gig0/1 | - | 10.10.10.2 | 255.255.255.252 | Area 1 | Uplink Inter-Area Branch |
π» Langkah Konfigurasi Utama (Cisco IOS Snippet)
1. Konfigurasi Inter-VLAN Routing pada Multilayer Switch (Core-MLS)
Mendefinisikan VLAN dan mengaktifkan kemampuan routing layer 3 pada Multilayer Switch:
vlan 10
name Lantai-1
vlan 20
name Lantai-2
vlan 30
name Lantai-3
exit
! Mengaktifkan fungsi IP Routing Layer 3
ip routing
interface vlan 10
ip address 192.168.10.1 255.255.255.0
no shutdown
interface vlan 20
ip address 192.168.20.1 255.255.255.0
no shutdown
interface vlan 30
ip address 192.168.30.1 255.255.255.0
no shutdown
2. Aktivasi Protokol Routing Dinamis Multi-Area OSPF
Mengonfigurasi pertukaran tabel rute otomatis antar-subnet dalam backbone Area 0 dan branch Area 1:
router ospf 1
router-id 1.1.1.1
network 192.168.10.0 0.0.0.255 area 0
network 192.168.20.0 0.0.0.255 area 0
network 10.10.10.0 0.0.0.3 area 0
network 192.168.30.0 0.0.0.255 area 1
exit
π§ͺ Hasil Pengujian & Verifikasi Laboratorium
- Uji Ping Inter-VLAN: Seluruh host antar-lantai (VLAN 10, 20, dan 30) dapat saling berkomunikasi dengan tingkat keberhasilan 100% (Success Rate 5/5).
- Kesesuaian OSPF Neighbor: Eksekusi perintah
show ip ospf neighbormenunjukkan statusFULL/DRdanFULL/BDRtanpa adanya paket yang terbuang. - Analisis Tabel Routing: Perintah
show ip routemenampilkan rute internal berlabelO(OSPF) serta rute antar-area berlabelO IA(OSPF Inter-Area).
π Troubleshooting Kendala Arsitektur
Kendala 1: Klien di Lantai 3 Gagal Mendapatkan IP dari DHCP Server Terpusat
- Masalah: Komputer klien di VLAN 30 mendapatkan alamat IP APIPA (
169.254.x.x). - Analisis: Paket DHCP Request menggunakan pesan broadcast layer 2 yang tidak dapat menembus batas VLAN/Subnet.
- Solusi: Mengonfigurasi DHCP Relay Agent pada interface Switched Virtual Interface (SVI) VLAN 30 di Core Switch menggunakan sintaks
ip helper-address [IP_DHCP_Server].
Kendala 2: Status Tetangga OSPF Stuck pada State EXSTART/EXCHANGE
- Masalah: Proses adjacency OSPF antar-router backbone tidak pernah mencapai status
FULL. - Analisis: Terjadi ketidakcocokan ukuran Maximum Transmission Unit (MTU) pada interface tetangga.
- Solusi: Menyelaraskan ukuran MTU interface atau menerapkan perintah
ip ospf mtu-ignorepada interface serial/gigabit yang terhubung.
π¬ Diskusi & Pertanyaan
Apakah Anda sedang merancang arsitektur jaringan multi-floor atau mengalami kendala pertukaran rute OSPF di Cisco Packet Tracer? Tuliskan ide atau pertanyaan Anda pada kolom komentar di bawah!
